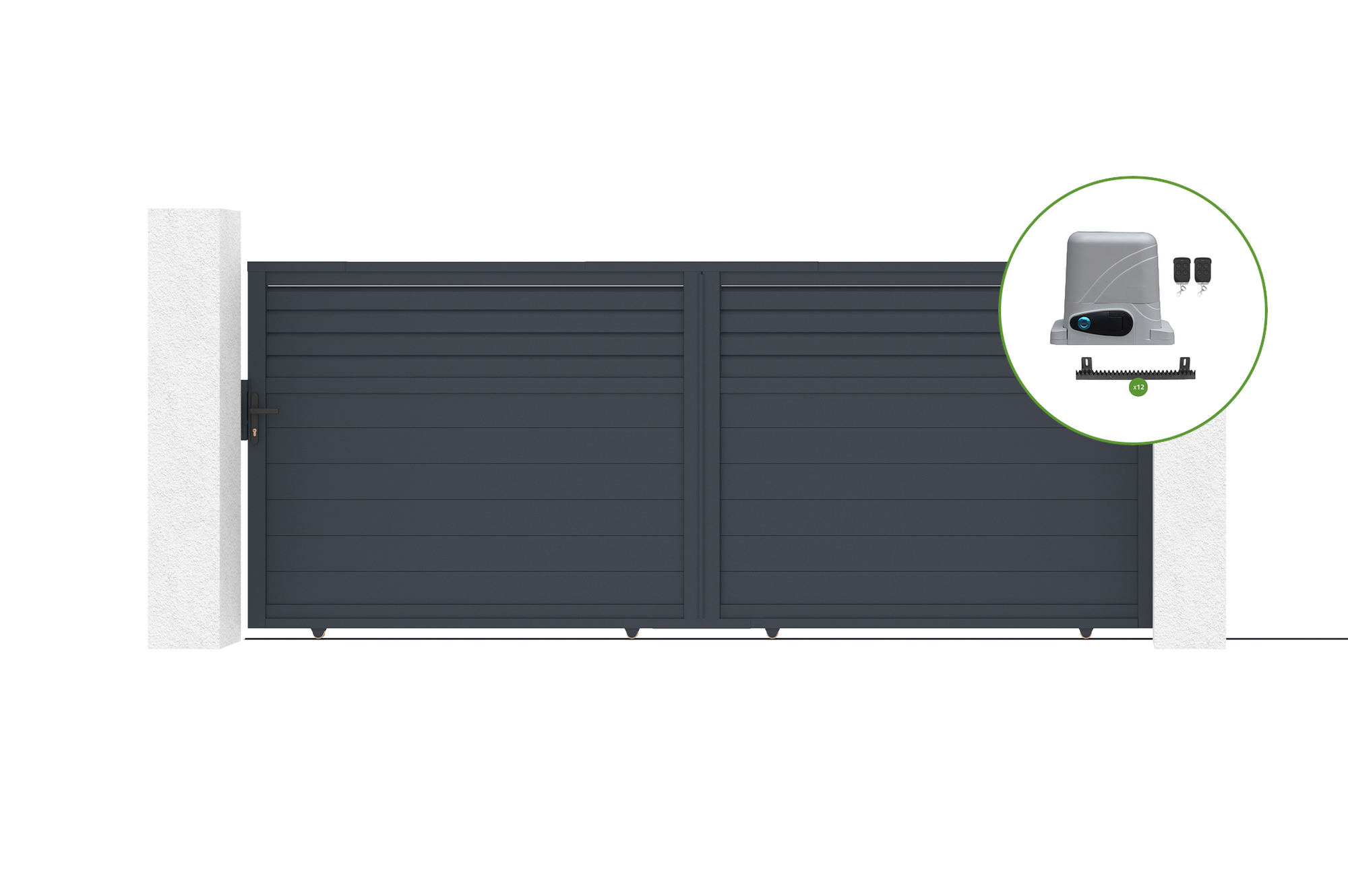

Portail coulissant motorisé 4m CARPATIA H.160cm + Motorisation RANGER C300

SKU : PAC-000038

1669 €

Ce pack de portail motorisé contient :
Portail coulissant CARPATIA aluminium
Largeur 390cm et Hauteur 163cm
Motorisation à crémaillère (jusqu'à 300kg)

Disponible décembre

M'alerter

Informez-moi du retour en stock de ce produit.

Caractéristiques techniques

Portail coulissant 4m CARPATIA H.160cm aluminium gris

Hauteur

163 cm

Largeur

390 cm

Matière principale

Aluminium

Couleur

Gris anthracite

RAL

7016

Finition

Mat sable

Type de remplissage

Plein

Motif / Design

CARPATIA

Système d'ouverture

Coulissant

Portail coulissant 4m CARPATIA H.160cm aluminium gris

Hauteur

163 cm

Largeur

390 cm

Matière principale

Aluminium

Couleur

Gris anthracite

RAL

7016

Finition

Mat sable

Type de remplissage

Plein

Motif / Design

CARPATIA

Système d'ouverture

Coulissant

Sens d'ouverture

gauche à droite / droite à gauche

Motorisation compatible

Oui

Type de motorisation compatible

Coulissante

Matière du cadre

Aluminium

Largeur entre piliers

390 cm

Hauteur du pilier nécessaire

180 cm

Jeu de fonctionnement

26 mm

Longueur de la queue du portail coulissant

25 cm

Système de guide

Guide supérieur avec 4 olives en nylon

Longueur du refoulement nécessaire

4 m

Largeur des lames

155 mm

Epaisseur des lames

1.2 mm

Section des montants

47*78 mm

Epaisseur des montants

1.5 mm

Section des traverses

70*30 mm

Epaisseur des traverses

1.2 mm

Assemblage des montants / traverses

Vis autoperforantes

Système de fermeture

Serrure à barillet

Couleur des poignées

Noir

Matière des poignées

Aluminium

Type de serrure

5 clefs

Assemblage du barreaudage

Vis autoperforantes

Accessoires fournis

Oui

Nombre de roulette

Longueur du rail en acier

8 m

Notice de montage

Oui

Temps de montage

8 h

Nombre de personnes conseillé pour le montage

Garantie Légale

2 an(s)

Eligibilité Extension de garantie 5 ans

Non

Eligibilité Extension de garantie 10 ans

Non

Existe en battant

Oui

Poids du colis n°1

20,0 kg

Motorisation de portail coulissant RANGER C300

Type de mécanisme

Coulissant

Compatible pour portails

Aluminium, pvc, bois, fer

Puissance

230 V

Tension d'alimentation

220VAC±10%/110VAC±10%

Puissance absorbée

250 W

Ampérage

Poussée nominale de fonctionnement

1090 Nm

Poussée maximum

1100 Nm

Vitesse de rotation du pignon en tours par minute

1400

Vitesse d'ouverture / fermeture en mètres par minute

12m/min

Temps d'ouverture pour un portail de 3m

15 s

Poids du portail jusqu'à

300 kg

Protection contre la pluie

IP55

Température de fonctionnement

-25°C à +55°C

Ouverture droite vers gauche

Oui

Ouverture gauche vers droite

Oui

Capteurs de fin de course mangétique

Oui

Capteurs de fin de course mecanique à ressort

Non

Matière du pignon

Alliage

Nombre de dents du pignon

Fermeture programmable automatiquement après ouverture

Oui

Déverrouillage manuel

Oui

Mode copropriété

Oui

Détection d'obstacle

Oui

Compatible Photocellule

Oui

Compatible feu clignotant

Oui

Compatible batterie externe

Non

Compatible clavier à touche

Oui

Compatible serrure à clé

Oui

Ouverture / fermeture progressive

Oui

Réglage de la vitesse d'ouverture et de fermeture

Oui

Nombre maximum de télécommandes associables

Nombre de télécommandes incluses

Nombre de touches des télécommandes

Crémaillere en nylon incluse

Oui

Notice / visserie incluse

Oui

Photocellules infrarouges incluses x2

Non

Lampe clignotante à LED incluse

Non

Poids brut

7 kg

Ouverture partielle piéton

Oui

Garantie Légale

2 an(s)

Eligibilité Extension de garantie 5 ans

Non

Eligibilité Extension de garantie 10 ans

Non

Temps de montage

4 h

Nombre de personnes conseillé pour le montage

Notice de montage

Oui

Accessoires de fixation fournis

Oui

Poids du colis n°2

12,8 kg

Description

Ce pack de portail motorisé contient :
Portail coulissant CARPATIA aluminium
Largeur 390cm et Hauteur 163cm
Motorisation à crémaillère (jusqu'à 300kg)

Portail coulissant 4m CARPATIA H.160cm aluminium gris

Découvrez notre portail coulissant en aluminium CARPATIA, l’alliance parfaite entre esthétisme et sécurité pour votre entrée.

Son design moderne est idéal pour répondre …

Portail coulissant 4m CARPATIA H.160cm aluminium gris

Découvrez notre portail coulissant en aluminium CARPATIA, l’alliance parfaite entre esthétisme et sécurité pour votre entrée.

Son design moderne est idéal pour répondre à des besoins d’intimité tout en préservant la visibilité.
En effet, sa partie inférieure vous procure une large zone d'occultation grâce à son remplissage plein, ce qui renforce sa sécurité et vous garantit la plus grande intimité.
Inspirée des jalousies et des volets en bois traditionnels, la partie supérieure conçue avec des lames persiennes vous permet quant à elle de conserver une certaine visibilité sur l’extérieur sans que l’inverse soit possible.

Adapté aux zones exposées au vent, ses lames inclinées permettent à l’air de circuler, réduisant ainsi la prise au vent.

Conçu en aluminium, il associe à la fois légèreté et robustesse, pour un portail facile à installer qui vous garantit une durabilité exceptionnelle. Sa finition thermolaquée lui garantit une résistance optimale contre la corrosion, assurant une finition esthétique durable pour un minimum d’entretien.

Opter pour le portail coulissant CARPATIA, c’est choisir de ne pas choisir entre sécurité, intimité et visibilité, tout en préservant l’harmonie visuelle de votre espace extérieur.

Description : Portail coulissant semi-ajouré avec persiennes, 1 vantail
Matériau : Aluminium
Coloris : Gris anthracite RAL 7016
Dimensions : Largeur 390 cm x Hauteur 163 cm
Largeur totale nécessaire avec dégagement : 832 cm
Hauteur minimum des piliers : 175 cm
Inspiré et designé en France

Ce kit de portail à monter et à installer par vous-même contient :
- 12 lames en aluminium thermolaqué (Largeur 16 cm)
- 8 lames persiennes en aluminium thermolaqué
- 1 guide supérieur composé de 4 roulettes en nylon
- Rail de guidage en acier de 8m
- 4 roulettes en acier
- 1 gâche de réception
- 1 butée de réception
- 1 serrure à barillet
- 1 Poignée (Coloris Noir)
- 5 clefs
- Caches de finition
- Visserie

Si vous désirez motoriser votre portail coulissant, des packs promotionnels, constitué d’un portail au choix accompagné de la motorisation adéquate, vous sont proposés sous cette fiche produit.

Les poteaux ne sont pas inclus dans nos kits car ils ne sont pas indispensables à l’installation de votre portail coulissant dans le cas où votre extérieur dispose déjà de piliers/poteaux.

Pour assurer une installation sécuritaire et stable du portail coulissant, les poteaux doivent avoir une hauteur minimale de 175 cm et une largeur d’au moins 15 cm, en raison des dimensions du guide supérieur qui mesure 12 cm de large.

Si votre installation requiert des piliers, nous proposons des packs promotionnels comprenant un portail coulissant en aluminium de votre choix, accompagné de deux poteaux en aluminium adaptés au portail d’entrée choisi.

Le modèle VOGEL est également disponible en d’autres dimensions.
Existe aussi en version battante et portillon

Portail livré en kit.
Notice claire, montage simple et rapide.
Retrouvez toutes les informations nécessaires de ce produit dans les Caractéristiques techniques

Il est techniquement possible de monter votre portail avec une ouverture de la droite vers la gauche.
Nos notices de montage pour portail coulissant ont été pensé pour vous offrir deux options d’installation différentes en fonction du sens d’ouverture choisi : de gauche à droite ou de droite à gauche (baguette de finition à l’extérieur).
Pour tout complément d’information, merci de contacter notre service client via notre formulaire de contact.

Motorisation de portail coulissant RANGER C300

Le moteur pour portail coulissant RANGER C300 est destiné aux utilisateurs souhaitant motoriser leur portail coulissant afin d'automatiser son ouverture et sa fermeture. Il vous permet ainsi de transformer votre portail en portail électrique coulissant.
Ce moteur à crémaillère est adapté pour tous types de portails coulissants pouvant être motorisés.
Que ce soit pour un portail coulissant PVC, Bois, aluminium ou fer, cet automatisme peut être installé pour tous les modèles dont le poids est inférieur à 300kg.

Voici les principales caractéristiques techniques de la motorisation :

Tension du moteur : 230v – 250W
Puissance d’entrée : 220VAC±10%/110VAC±10%
Fréquence : 50Hz/60Hz Module d’engrenage : M4 Z=16 dents
Couple de sortie : 30.0 Nm
Vitesse de rotation nominale : 14000 tours par minutes
Poids maximum du portail : 300kg sur terrain plat.
Buttée début et fin de course magnétiques
Température de l’environnement : -25°C ~ +55°C
Classe de protection : IP55
Vitesse d’ouverture = 12 mètres par minutes environ
Effort maximum 1100N
Crémaillère en Nylon.
Carte de contrôle incluse dans la motorisation.

Accessoires inclus :

- 2 télécommandes à 4 touches avec clapet de protection. Les piles sont incluses.
- Crémaillère en nylon (4m – 12 morceaux de 33cm)
- manuel d’installation et de paramétrage
- 2 clef de déverrouillage rapide en cas de coupure d’électricité

La motorisation ne peut pas être reliée à une batterie de secours. En cas de panne électrique un déverrouillage manuel avec 2 clefs est possible. Cela débraye le pignon de sortie du moteur et vous permet de manipuler votre portail librement.
La lampe flash et photocellules ne sont pas inclus.

Fonctionnalités de la motorisation RANGER C300 :

- Ouverture selon votre choix : gauche à droite (mode usine) ou droite à gauche.
- Fermeture automatique : après ouverture le portail se refermera automatiquement après 0 secondes, 10 /30 ou 60 secondes selon votre choix.
- Mode Piéton : le portail ne s’ouvre que partiellement puis se referme sous 0 / 5 / 10 ou 30 secondes.
- Mode copropriété : ce mode permet de réduire les paramétrages et de configurer jusqu’à 50 télécommandes. Chaque télécommande pilotera : bouton 1 ouverture du portail, bouton 2 arrêt du portail, bouton 3 fermeture du portail et bouton 4 mode piéton. Chaque télécommande aura le même fonctionnement.
- Réglage de la sensibilité d’ouverture et de fermeture : en fonction de votre environnement vous pourrez régler la puissance d’ouverture et de fermeture
- Déverrouillage manuel du portail. Grace au clef fournies vous pouvez débrayer l’ouverture de votre portail et le manipuler manuellement.
- Auto-stop. Le portail s’arrêt s’il rencontre un obstacle

Vous pouvez associer cette motorisation avec des photocellules, une lampe flash et un bouton poussoir d’ouverture. Veillez à bien vérifier la compatibilité électrique (tension en Volts) de vos accessoires existants s’ils ne proviennent pas de notre site. Tous nos accessoires sont compatibles avec toutes nos motorisations.

Conseils d'installation :

Pour raccorder et paramétrer avec succès votre motorisation procéder par étape et vérifier entre chaque étape le bon fonctionnement de votre motorisation. Si vous associez des accessoires à votre motorisation C300 vérifier à chaque fois que votre motorisation est en ordre de fonctionnement. Enfin veillez à faire un câblage propre de votre raccordement électrique. Cela vous aidera dans la manipulation de votre installation et permet d’éviter les fuites électriques.
Notre équipe technique Casanoov est là pour vous assister en cas de besoin.
